恒拓光耦:全方位守护空调稳定运行

-前言-

 空调运行的稳定与精准，离不开核心元件的可靠支撑。恒拓光耦作为空调电路中的 “隐形卫士”，在强电与弱电之间搭建安全屏障，让温度调节、设备运转都更顺畅。接下来，我们就看看它如何为空调系统注入稳定力量。空调运行的稳定与精准，离不开核心元件的可靠支撑。恒拓光耦作为空调电路中的 “隐形卫士”，不仅在强电与弱电之间搭建安全屏障，更在内外机通讯等关键环节发挥着不可替代的作用。下面就来详细看看它在空调中的多重应用。

一、空调四大核心模块的光耦应用

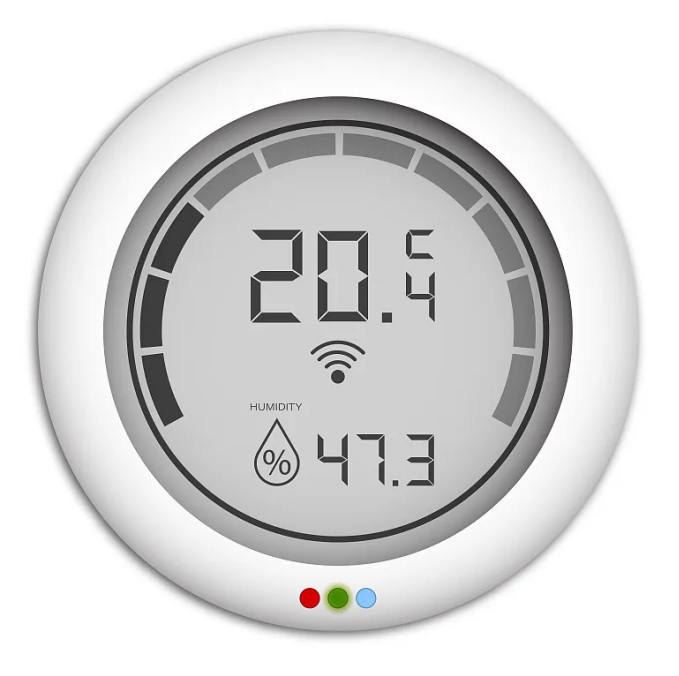

1.温度传感器信号传输模块

空调回风口的 NTC 温度传感器会输出微弱信号，需经光耦隔离后传输至 MCU。恒拓 HT-817C（CTR 200~400%）在此场景表现突出：正向电压仅 1.2~1.4V（IF=20mA），可避免信号衰减；18μs 的响应时间（上升 / 下降时间）确保温度信号实时反馈，使温控精度控制在 ±1℃内。

2. 压缩机驱动控制模块

压缩机启动时产生的 10A 峰值浪涌电流，可能干扰弱电回路。HT-1018 的高爬电距离增强绝缘安全性，80V 的集电极 - 发射极电压（VCEO）适配驱动需求。

3.内外机通讯模块

在空调内外机通讯模块里，HT817 光耦是关键角色。内外机靠总线或差分信号通讯，易受电磁、接地电位差干扰，HT817 凭借 5000Vrms 隔离电压，阻断强电干扰与电位差环流；合适 CTR 与≤18μs 响应时间，精准传输控制指令；低浮置电容把通讯误码率降到最低 。电路中，它通过 “电 - 光 - 电” 转换，隔离传输信号，让内外机稳定双向通讯，提升空调运行稳定性、控制精度，还延长设备寿命，是保障空调高效工作的 “幕后功臣” 。

二、恒拓光耦在空调中的应用优势

 01

强电隔离与抗干扰双保障

两款光耦均具备 5000Vrms 的隔离电压（AC 1 分钟测试，40~60% RH），可阻断 220V 强电侧的千伏级尖峰电压，保护 5V 弱电回路。搭配 1×10¹¹Ω 的隔离电阻（Riso，DC500V），漏电流几乎为零，为信号传输提供纯净环境。

02

宽温环境下的性能稳定性

-55℃~110℃的工作温度范围，完全覆盖空调外机夏季 60℃、冬季 - 20℃的极端工况。即使在温度剧烈波动时，CTR 波动也能控制在 ±20% 以内，避免因环境变化导致的信号失真。

03

细分参数适配多样化需求

HT817-C :

CTR200~400%（IF=5mA，VCE=5V）适合中等功率驱动场景

HT-1018  :

130~260% CTR（IF=5mA，VCE=5V）则兼顾驱动能力与高频响应

两者均通过 UL、VDE 认证，符合全球家电安全标准

三、空调应用的光耦选型推荐

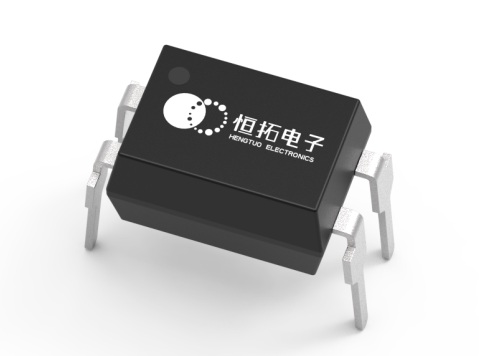

1. HT-817C：全能型家电光耦

核心参数：CTR200~400%（IF=5mA，VCE=5V），DIP S1 宽引脚封装，反向电流≤10μA（VR=4V），工作温度 - 55℃~110℃。

适配场景：

· 温度 / 湿度传感器信号传输：高 CTR 确保 mV 级信号无衰减放大，18μs 响应时间保障温控实时性；

· 风机调速控制：宽引脚间距提升外机振动环境下的焊接可靠性，低反向电流减少 PWM 信号失真。

2. HT-1018：高可靠性工业级光耦

核心参数:CTR 130~260%（IF=5mA，VCE=5V），8mm 爬电距离，浮置电容≤1pF，集电极 - 发射极电压 80V。

适配场景：

· 压缩机驱动电路：8mm 爬电距离增强绝缘安全性，80V VCEO 适配压缩机驱动电压需求；

· 内外机通讯模块：低浮置电容减少高频信号衰减，确保长距离通讯稳定。

· 选型优势：工业级可靠性，MTBF（平均无故障时间）极高，适合高端空调机型。

四、核心参数解析

· 响应速度：≤18μs 的上升 / 下降时间，确保控制指令与通讯信号无延迟传输；

· 安全认证：通过CQC、UL、VDE ，满足国内外市场准入要求；

· 环境适应性：MSL1 湿度等级，可在 90% RH 环境下存储 1 年无性能衰减。

从基础的温度控制到复杂的内外机通讯，HT-817C 与 HT-1018 以差异化优势覆盖空调全场景需求。无论是追求性价比的大众机型，还是注重可靠性的高端产品，这两款光耦都能为空调稳定运行提供坚实保障。
