可控硅光耦 HTM-3053-TP1高速风筒的智能控制核心

在追求极致吹风体验的时代，高速风筒已成为美发小家电的技术焦点。其核心挑战 ——精准控温、电机驱动、安全隔离，离不开核心安规器件的突破。可控硅光耦凭借高可靠性与高性能，逐渐成为高速风筒主控电路的标配方案

一.HTM-3053-TP1 核心参数与技术优势

01.高耐压与强驱动能力

• 断态峰值电压（VDRM）：600V（HTM-305X 系列特性），可承受高速风筒电机启动时的电压冲击，避免因电网波动导致的器件损坏。

• 通态有效值电流（IT (RMS)）：100mA，支持驱动大功率加热元件（如 PTC 陶瓷发热体），满足高速风筒瞬时高功率需求。

• 触发电流（IFT）：仅 5mA（HTM-3053 型号特性），相比同类产品（如 HTM-3051 的 15mA），驱动效率提升 67%，降低主控芯片负载。

02.宽温稳定与快速响应

• 工作温度范围：-55℃~110℃，适应风筒内部高温环境（实测出风口附近温度可达 85℃），且高温下漏电流（IDRM）≤500nA，确保控温精度。

• 开关速度：开启 / 关闭时间≤1ms，可实现风筒冷热风模式 0.5 秒切换，满足用户实时调节需求。

03.安全认证与可靠性

• 隔离电压：3750Vrms，有效隔离高压电路与人体接触区域，通过 UL/VDE/CQC 认证。

• 无卤素封装：符合 RoHS 指令，适配欧美市场环保要求，出口无忧。

02HTM-3053-TP1

二.在高速风筒中的典型应用

1.智能温控系统

• 场景需求：高速风筒需在100℃~230℃区间精准控温，避免高温损伤发质。

•   解 决 方 案：

     光耦接收 MCU 输出的 PWM 信号，通过调节可控硅导通角，控制 PTC 发热体功率。

    HTM-3053-TP1 的低触发电流（5mA）确保微弱信号下的可靠导通，配合 NTC 温度传感器，实现 ±2℃控温精度。

•  优 势 数 据：相比传统继电器方案，响应速度提升 5 倍，能耗降低 30%。

2.电机驱动与保护

• 场景需求：无刷电机启动电流峰值达 1.5A，需快速开关与过载保护。

• 解决方案：

  光耦直接驱动电机控制电路，利用 **1A 峰值浪涌电流（ITSM）** 特性，承受电机启动冲击。

   当检测到过流时，MCU 通过光耦快速切断电机电源，保护周期＜10ms，避免电机烧毁。

3安全隔离设计

• 场景需求：风筒手柄为人体直接接触区域，需确保强弱电隔离。

• 解决方案：

   HTM-3053-TP1 的 3750Vrms 隔离电压，将 220V 交流电路与低压控制电路完全隔离。

   采用SOP4 封装，节省 PCB 空间，便于紧凑型风筒设计。

三.恒拓电子可控硅光耦选型推荐

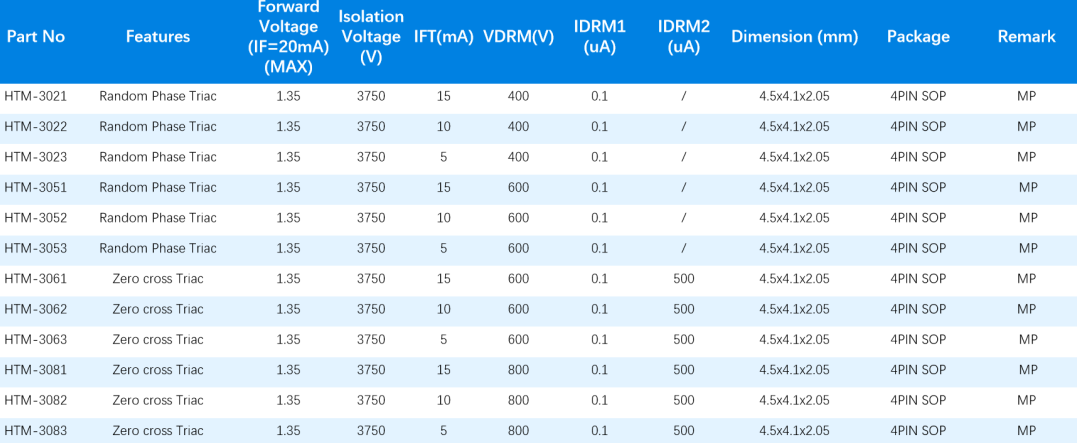

根据设计的不同电压需求，可以根据产品电路驱动能力调整产品选型，以下是恒拓电子可控硅光耦参数选型表：

可控硅光耦以高耐压、低功耗、宽温稳定等特性，切实解决高速风筒的控温、驱动与安全难题。未来，恒拓电子将持续深耕小家电核心器件领域，以更前沿的技术、更灵活的方案、更高效的服务，助力客户打造兼具性能与口碑的爆款产品。
