恒拓光耦赋能 BMS守护新能源汽车 “心脏”

在新能源汽车领域，电池管理系统（BMS）堪称 “电池管家”，时刻守护着动力电池的安全与高效运行。恒拓光耦凭借出色的性能，深度融入 BMS ，为其稳定工作筑牢根基，今天就带大家探秘恒拓光耦在 BMS 中的应用奥秘。

BMS 应用模块与光耦

BMS 主要涵盖电池状态监测（电压、电流、温度等）、均衡控制、安全保护（过充、过放、过流防护 ）、通信管理等模块。恒拓光耦在其中承担着信号隔离传输的核心使命：

01

信号采样模块

电池组的电压、电流等模拟信号，需经采样电路采集后传输给主控单元。恒拓光耦可隔离高压侧与低压控制侧，比如在电压采样回路中，将电池模组的高压信号，以光电隔离的方式安全传输至主控，避免高压串扰损坏控制电路，像监测 300 - 800V 高压电池组时，光耦构建信号传输桥梁。

02

通信模块

BMS 内部主控与从控、BMS 与整车控制器（VCU）间的 CAN、LIN 等通信，部分场景会用数字光耦实现总线隔离，保障通信信号不受电磁干扰，提升数据传输可靠性，确保电池状态信息、控制指令交互。

03

驱动与保护模块

在继电器驱动、均衡电路控制中，光耦可隔离驱动信号，比如驱动高压继电器时，用光耦隔离低压控制信号与高压负载回路，同时当过流、过压等故障发生，光耦能快速传递保护信号，协助 BMS 切断危险回路。

 02

恒拓光耦应用：数据证实力

01

高隔离电压  筑牢安全屏障

新能源汽车电池电压高（如乘用车常用 300 - 400V ，高端车型超 800V ），BMS 需应对高压环境。恒拓部分光耦隔离电压可达3750Vrms 以上（如特定型号车规级光耦），能有效隔离高压电池侧与低压控制侧，依据 IEC 60747 - 5 - 5 标准测试，恒拓光耦在额定隔离电压下，漏电流＜50μA ，保障人员与设备安全，避免高压击穿引发的系统故障。

02

高速响应  捕捉瞬间故障

BMS 对过流、过压等故障响应要求极高，需在毫秒甚至微秒级做出反应。恒拓高速光耦（如 6N13x 系列 ）传输延迟低至几十纳秒，上升 / 下降时间短，当电池发生短路（短路电流上升时间可能＜10μs ），光耦可快速传递过流信号，让 BMS 保护机制迅速启动（如切断继电器，响应时间需＜20ms ），对比普通光耦（延迟数百纳秒 ），恒拓光耦助力 BMS 更快拦截故障，减少电池损伤。

03

宽温稳定  适应复杂环境

新能源汽车运行环境温度跨度大（-40℃至 85℃甚至更极端 ），恒拓车规级光耦（如 31x 系列 ）通过 AEC - Q101 认证，在 - 40℃~125℃宽温范围内，CTR（电流传输比）变化率＜±30% ，确保信号传输稳定。像在冬季严寒（-30℃ ）或夏季暴晒（驾驶舱温度超 60℃ ）场景，光耦仍能精准传输信号，保障 BMS 对电池状态的准确判断。

 03

推荐选型与参数详解

（一）信号采样与普通通信：

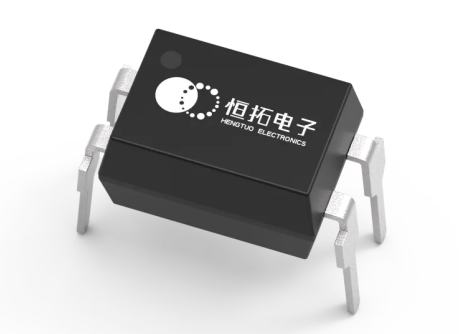

晶体管光耦 81x 系列

· 参数：隔离电压 3750Vrms ，CTR 范围 50% - 600% ，传输延迟≤1μs ，工作温度 - 40℃~100℃ 。

· 应用：适用于 BMS 电压、电流采样信号隔离，以及低速率通信隔离（如 LIN 总线），在电池模组电压采样回路，可稳定传输 0 - 5V 模拟信号对应的数字电平，保障采样精度。

（二）高速通信与故障响应：

高速光耦 6N13x 系列

· 参数：隔离电压 2500Vrms ，传输延迟≤50ns ，数据速率可达 10Mbps ，工作温度 - 55℃~125℃

· 应用：用于 BMS 与 VCU 的 CAN 总线高速隔离、过流 / 过压故障信号快速传输，在 CAN 通信中，可支持 500Kbps 甚至 1Mbps 的通信速率，确保电池状态数据实时、无延迟上传，故障信号毫秒级传递。

（三）高压驱动与隔离：

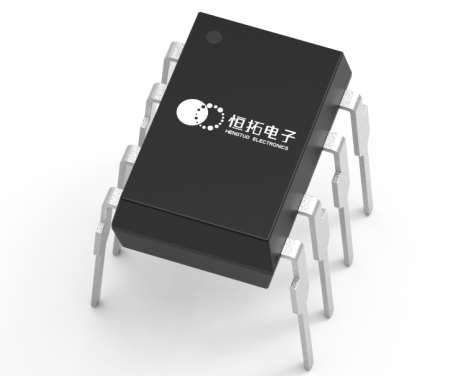

栅极驱动光耦 31x 系列

· 参数：隔离电压 5000Vrms ，输出电流可达 1A ，传输延迟≤100ns ，工作温度 - 40℃~125℃ 。

· 应用：驱动 BMS 高压继电器、均衡电路 MOS 管等，在驱动高压继电器时，可提供足够电流驱动继电器线圈，同时隔离高压负载回路与低压控制电路，过流时快速切断驱动信号，保护系统。
