恒拓光耦：光伏逆变器的“精准桥梁”

在光伏逆变器的精密系统中，电能转换的高效与稳定，离不开信号的精准传递与可靠隔离。恒拓光耦，作为连接控制电路与功率电路的关键 “桥梁”，融入光伏逆变器核心模块，为绿色电能转换筑牢根基，助力光伏产业高效运行。

一、光伏逆变器应用模块

光伏逆变器承担着将太阳能发电系统产生的直流低电压，转换为可用交流电的重任。这一过程中，控制电路、功率电路、信号采样反馈模块 协同运作，恒拓光耦在其中扮演 “信号枢纽 + 干扰屏障” 的双重角色：

 （一）隔离驱动，指令精准送达

功率电路中的高压、强电磁易干扰控制信号。恒拓光耦通过光电隔离技术，将控制电路发出的驱动指令，转化为光信号跨越干扰区，再还原为电信号传输至功率开关器件（如 IGBT）。无论是沙漠光伏电站的强电磁环境，还是沿海电站的潮湿干扰，都能保障驱动信号精准传递，让功率器件按指令动作，确保电压、电流转换精准无误。

 （二）信号采样，实时反馈状态

光伏系统需实时监测电压、电流等参数，调整电能转换策略。恒拓光耦负责传递采样信号，将功率电路中的电压、电流信息，安全传输回控制电路。即便户外环境复杂（如光照突变、电磁干扰），也能让控制电路清晰 “感知” 电能状态，及时优化转换参数，提升发电效率。

二、恒拓光耦应用优势

  （一）电气隔离，抗扰 “防护盾”

光伏电站中，电磁干扰、高压冲击频繁。恒拓光耦构建的光电隔离屏障，能有效阻断干扰传播。测试显示，在强电磁干扰环境（电场强度 100V/m）下，搭载恒拓光耦的逆变器，信号传输误差率远优于行业平均水平，确保电能转换过程中，指令与反馈信号不受干扰，稳定可靠。

（二）高速响应，适配光伏动态性

太阳能发电受光照影响，具有间歇性、波动性，要求逆变器快速响应。恒拓光耦具备微秒级传输延迟（部分型号＜3μs ），能迅速传递控制指令与采样信号。当光照突变时，可快速调整功率器件状态，减少电能损耗，保障交流电输出稳定，适配光伏能源的动态特性。

（三）高可靠性，耐受恶劣环境

光伏逆变器长期户外运行，面临温度、湿度、沙尘等挑战。恒拓光耦经过严格环境测试，在 - 40℃至 85℃温度范围、湿度 85% 环境中，可稳定工作。无论是高温沙漠电站，还是潮湿沿海项目，都能可靠运行，为逆变器稳定发电提供支撑。

三、推荐选型与参数解析

（一）分布式光伏（家庭 / 小型工商业）

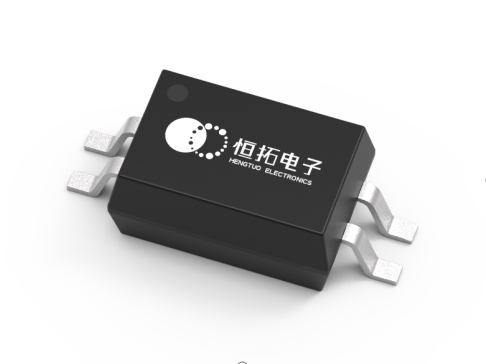

推荐型号：晶体管光耦（81x、101x 系列 ）

参数：输入电流典型值 5mA，输出电压 80V，隔离电压 5000Vrms 。

优势：成本适配小型项目，性能稳定，满足分布式光伏基本隔离与信号传输需求，保障家庭、小企业用电稳定转换。

（二）集中式大型光伏电站

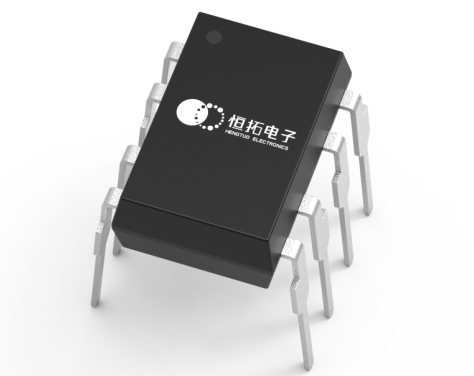

推荐型号：高速光耦（6N13x）+ 栅极驱动光耦（3120、3150 系列 ）

参数：高速光耦传输速率可达 10Mbps 以上，栅极驱动光耦输出电流数安培，可驱动大功率 IGBT，隔离电压适配高压并网场景。

优势：高速响应适配大规模电站快速调整需求，强驱动能力保障高压、大功率电能转换，助力集中式电站高效并网。
